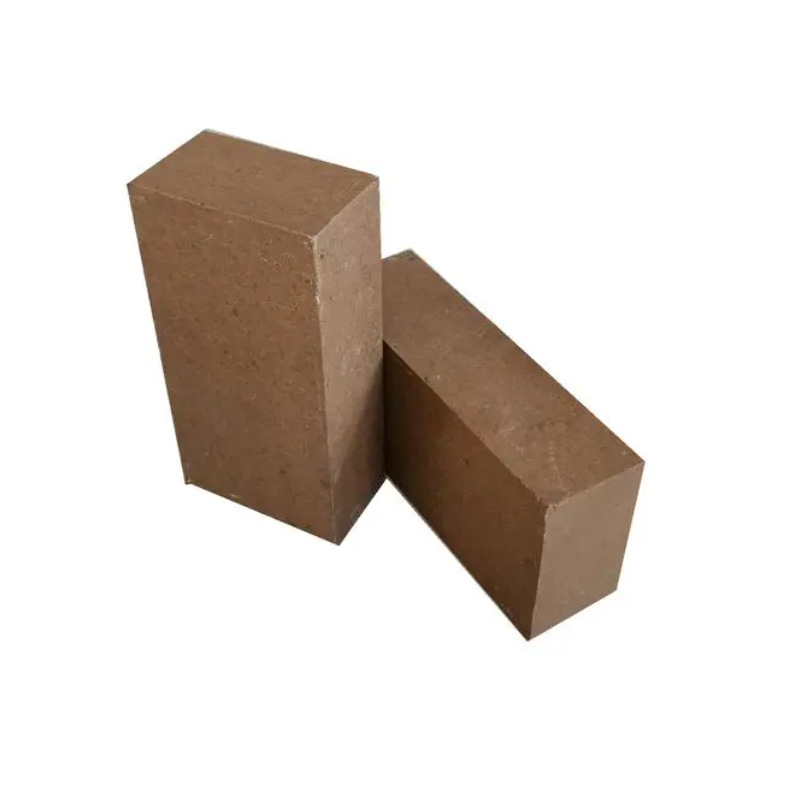

鎂鉻磚

鎂鉻磚以氧化鎂(MgO)和三氧化二鉻 (Cr2O3)為主要成分，以方鎂石和尖晶石為主要礦物組分的耐火材料制品。

產品特性：耐火度高，抗堿性渣侵蝕性強，熱穩(wěn)定性較好，對酸性渣也有一定的抵抗性

應用領域：主要用于水泥回轉窯，玻璃窯蓄熱室、煉鋼爐襯、精煉鋼包永久層、有色冶金爐、石灰窯、混鐵爐及耐火材料高溫窯爐內襯等。

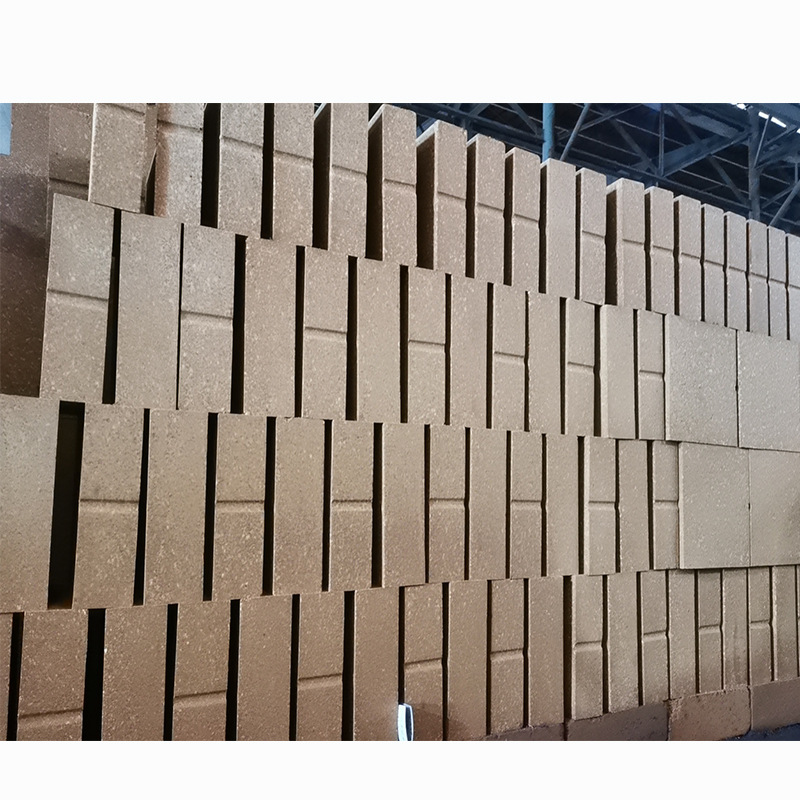

產品介紹

鎂鉻磚屬于堿性耐火制品，一般是由燒結鎂砂(MgO含量89%~92%之間)和耐火級鉻磚為原料生產的，由于雜質多，耐火晶粒間為硅酸鹽結合。國內通常所說的鎂鉻磚，一般是指燒成的普通鎂鉻磚，亦稱為硅酸鹽結合鎂鉻磚，簡稱鎂鉻磚。

鎂鉻磚是以方鎂石和鎂鉻尖晶石為主晶相，在氧化氣氛中于1600~1800℃燒成，也可以用水玻璃等化學結合劑制成不燒磚。

鎂鉻磚特點：

耐火度大于2000℃，荷重軟化溫度一般在1550℃以上，高溫體積穩(wěn)定性好，耐急冷急熱性較好。

鎂鉻磚應用領域：

主要用于水泥回轉窯，玻璃窯蓄熱室、煉鋼爐襯、精煉鋼包永久層、有色冶金爐、石灰窯、混鐵爐及耐火材料高溫窯爐內襯等。

項目		MGe-6	MGe-8	MGe-9	MGe-12	MGe-16	MGe-18
化學成分（%）	MgO ≥	80	75	75	65	60	60
	Cr2O3≥	6	8	9	12	16	20
	SiO2 ≤	1.8	1.8	1.8	2.5	2.8	2.8
體積密度（g/cm3）≥		2.9	2.95	3	3	3.05	3.1
顯氣孔率, % ≤		18	17	17	17	17	17
常溫耐壓強度, MPa ≥		50	50	50	50	45	45
荷重軟化開始溫度,℃ ≥		1600	1650	1700	1700	1700	1700
熱震穩(wěn)定性,次, [1100℃,水冷] ≥		4	5	7	7	7	7
