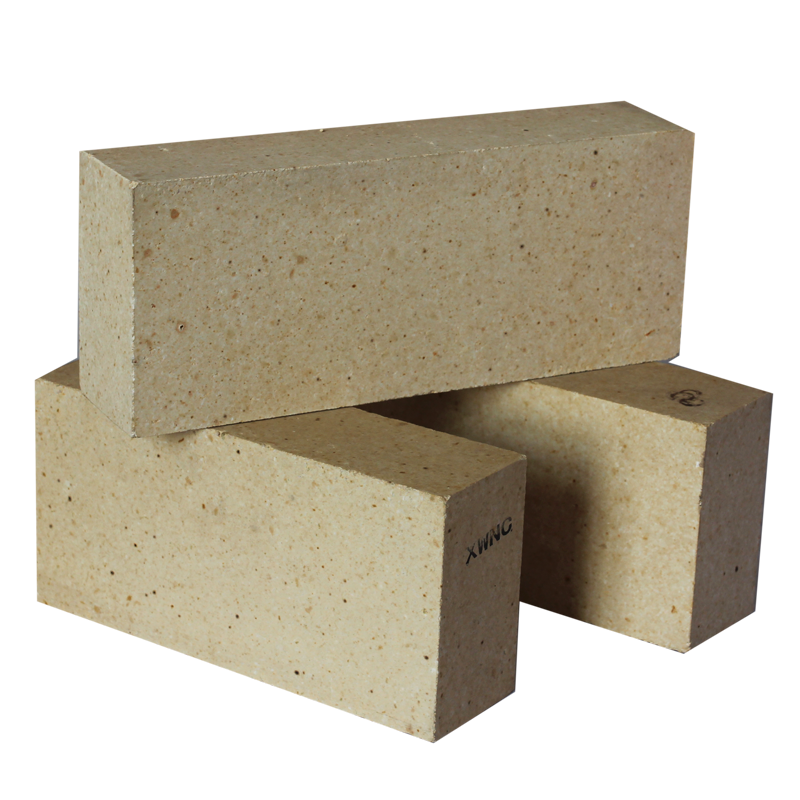

特級高鋁磚

高鋁磚是Al?O?含量大于48%的硅酸鋁質(zhì)耐火磚，根據(jù)使用鋁礬土熟料的不同等級、質(zhì)量要求、結合劑選擇等，壓制成型煅燒而成。具有高耐火度、較好抗酸性、抗堿性渣、抗金屬液的侵蝕和氧化還原反應性等特點。

產(chǎn)品特性：高耐火度、較好抗酸性、抗堿性渣、抗金屬液的侵蝕和氧化還原反應性等

應用領域：高爐、熱風爐、電爐、沖天爐、焦爐、均熱爐、加熱爐、路外精煉爐、回轉窯及各種工業(yè)窯爐內(nèi)襯，煙道、煙室等

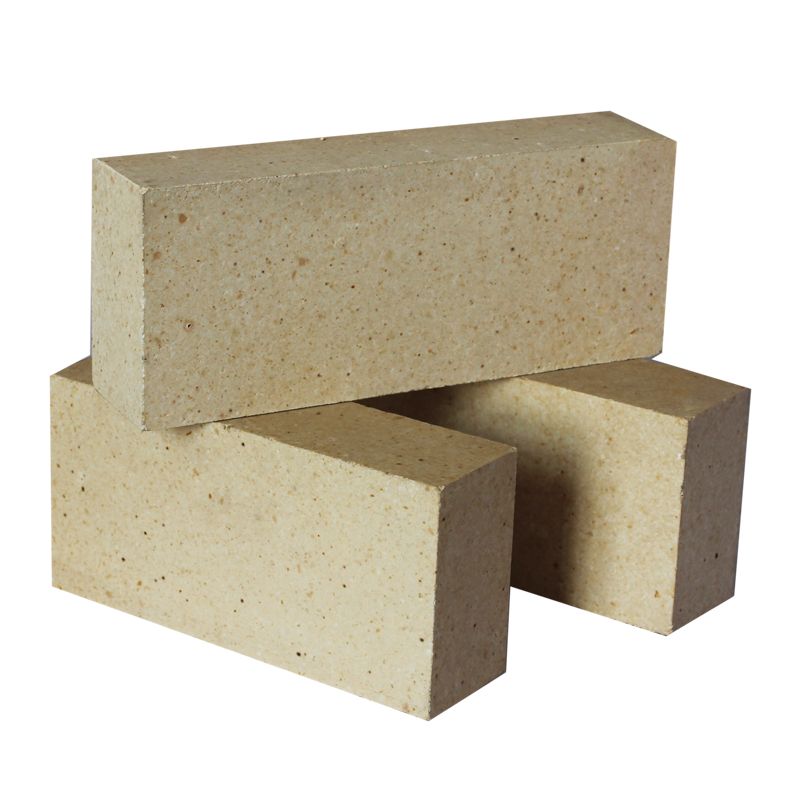

產(chǎn)品介紹

高鋁磚是耐火材料的一種，這種耐火材料磚的主要成分是Al2O3。屬于三氧化二鋁（Al2O3）含量高于48%的硅酸鋁質(zhì)耐火材料制品。氧化鋁含量在48%以上的一種中性耐火材料。由礬土或其他氧化鋁含量較高的原料經(jīng)成型和煅燒而成。熱穩(wěn)定性高，耐火度在1770℃以上。

在中國，按高鋁磚中Al2O3含量通常分成三等：

Ⅰ等──Al2O3含量>75%；

Ⅱ等──Al2O3含量為 60～75%；

Ⅲ等──Al2O3含量為48～60%。

如Al2O3含量高于90%，稱為剛玉磚。Ⅰ、Ⅱ等高鋁磚用隧道窯燒成時一般為1500～1600℃。

特性

1、耐火度

高鋁磚的耐火度比粘土磚和半硅磚的耐火度都要高，達1750~1790℃，屬于高級耐火材料

2、荷重軟化溫度

因為高鋁制品中Al2O3高，雜質(zhì)量少，形成易熔的玻璃體少，所以荷重軟化溫度比粘土磚高，但因莫來石結晶未形成網(wǎng)狀組織，故荷重軟化溫度仍沒有硅磚高。

3、抗渣性

高鋁磚中Al2O3較多，接近于中性耐火材料，能抵抗酸性渣和堿性渣的侵蝕，由于其中含有SiO2，所以抗堿性渣的能力比抗酸性渣的能力弱些。

項目	一級高鋁磚	二級高鋁磚	三級高鋁磚	特種高鋁磚
牌號	LZ-75	LZ-65	LZ-55	LZ-80
AL2O3 %≥	75	65	55	85
Fe203 % <	2.5	2.5	2.6	2
體積密度g/cm³	2.5	2.4	2.3	2.6
常溫耐壓強度MPa >	70	60	50	80
荷重軟化溫度 ℃	1510	1460	1420	1550
耐火度 ℃ >	1790	1770	1770	1790
顯氣孔率 % <	22	23	24	21
線變化率 %	-0.3	-0.4	-0.4	?-0.2
